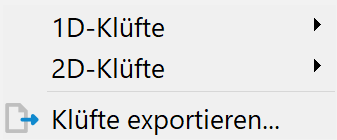

Wenn Kluft-Konturen vorhanden (Kapitel: “Kluft-Konturen erstellen“) sind, stehen im Untermenü folgende Funktionen zur Auswahl:

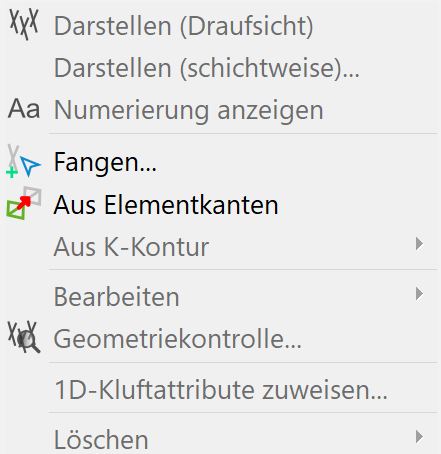

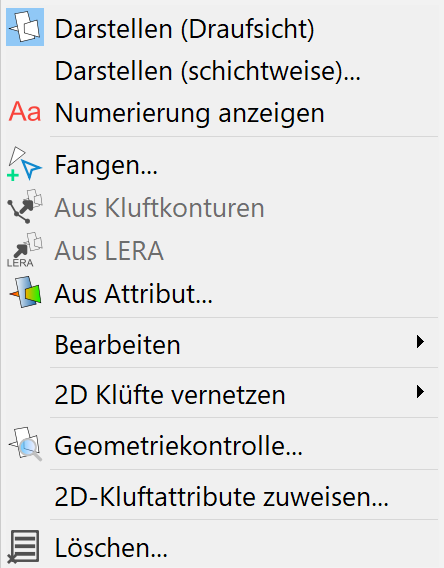

Es gibt geringfügige Unterschiede in dem 1D- und 2D-Kluftmenü:





• 1D-, 2D-Klüfte anzeigen

Erlaubt die Darstellung von Klüften in der Draufsicht. Vertikal schräg einfallende Klüften sind durch gestrichelte Linien gekennzeichnet.

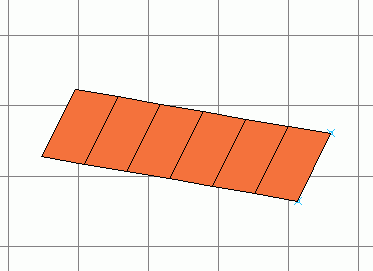

Beispiel einer 2D-Kluft (Fallrichtung 280°):



Draufsicht einer 2D-Kluft (Fallrichtung 280°)



• Fangen… oder Bearbeiten…, 1D, 2D KLüfte

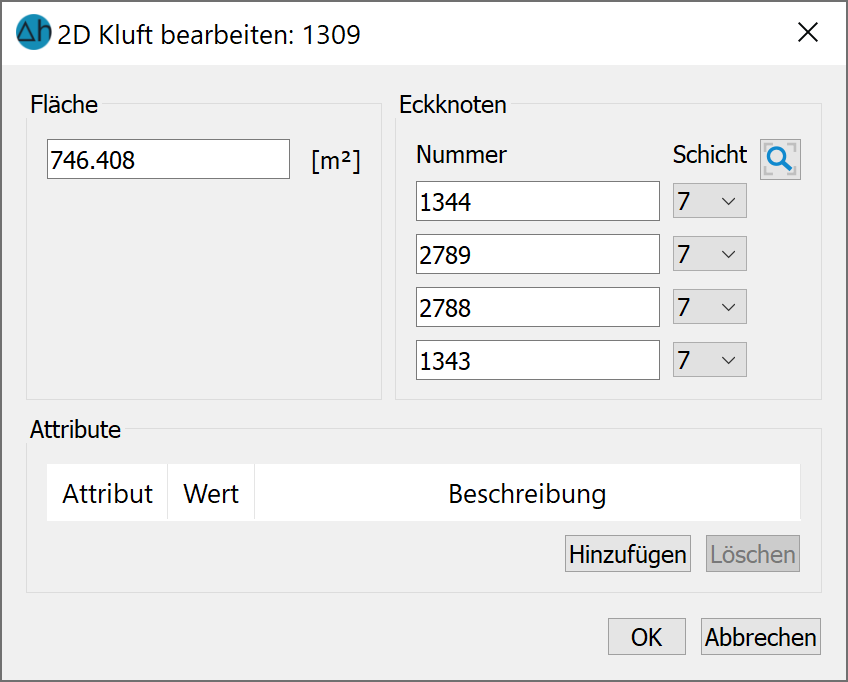

Über die Menüpunkte Fangen… oder Bearbeiten… Fangen oder Nummer… können Klüfte zunächst selektiert und dann bearbeitet werden. Es erscheint folgender Dialog:

Ebenso wie im Eingabefenster der Knoten- oder Element-Attribute-können der jeweiligen Kluft Attribute zugewiesen werden.



• 1D-Klüfte aus Elementkanten erzeugen

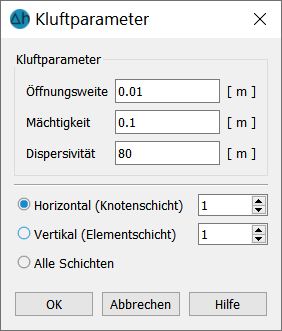

Es erscheint folgender Eingabedialog:



Nach Auswahl einer Schicht oder aller Schichten werden entlang der horizontalen oder vertikalen Elementkanten Klüfte erstellt. Die Kluftparameter werden festgelegt.



• 1D bzw. 2D-Klüfte aus K-Kontur erzeugen

Erst durch Auswahl dieser Menüpunkte werden die vorher erzeugten K-Konturen als Klüfte in das Modell übernommen. Durch den entsprechenden Eintrag im Projektinformationsfenster (1D-Klüfte:.. bzw 2D-Klüfte: …) ist das erkennbar. Bei den 1D-Klüften können die Klüfte durch Fangen (dazu müssen die Konturen dargestellt werden), im Bereich oder Alle ausgewählt werden. Die 2D-Klüfte werden manuell ausgewählt (vorher Konturen darstellen).

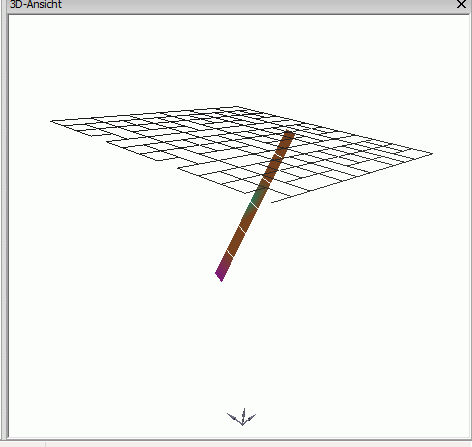

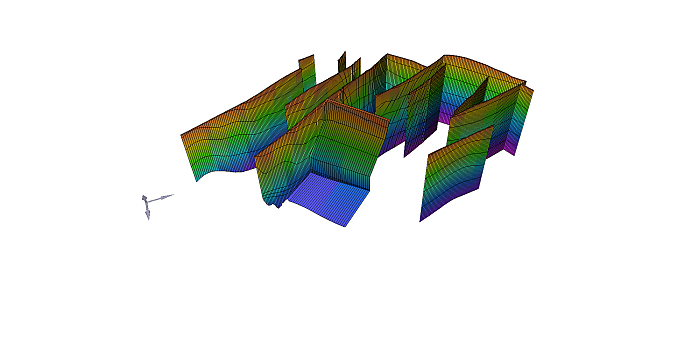

Über Ansicht Weitere Fenster 3D-Ansicht können die Klüfte im Raum dargestellt werden:



2D-Kluft mit Fallwinkel 85°



• 2D-Klüfte aus LERAs

Der Menüpunkt ist erst aktiv, wenn die Datenart LERA im Modell vorhanden ist. Die Funktionsweise wird im Kapitel „Aufbau eines 3D-Modells“ ausführlich beschrieben.





• 2D-Klüfte aus Attribut...

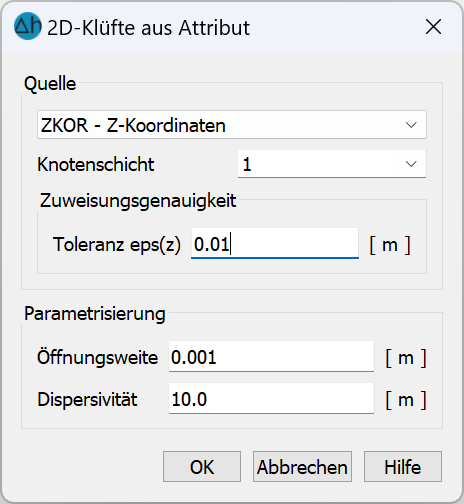

Es erscheint folgender Dialog:

Über vorhandene Attribute können ebenfalls 2D-Klüfte erzeugt werden.



Die folgende Abbildung zeigt eine vernetzte Kluftschar:



Beispiel einer vernetzten Kluftschar, bestehend aus senkrechten und schrägen Klüften



• 2D-Klüfte vernetzen

Nach Auswahl der gewünschten Klüfte über Fangen…, Bereich… oder Alle… werden die Klüfte vernetzt.



• 1D-, 2D-Klüfte Geometriekontrollen

Bei den Geometriekontrollen wird überprüft, ob sich Klüfte schneiden.



• 1D- oder 2D-Kluftattribute zuweisen

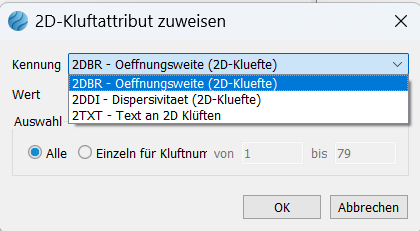

Bei Aufruf dieser Menüpunkte erscheint ein Dialog:



Hierüber können den Klüften direkt Kluft-Attribute mit Werten zugewiesen werden. Möglich sind:

Öffnungsweite, Kluft-Dispersivität und Texte an Klüften (1TXT oder 2TXT, je nach Kluftdimension).



• 1D-Klüfte löschen

Die 1D-Klüfte können manuell gelöscht werden durch Fangen, sie können in einem Bereich oder Alle auf einmal gelöscht werden.

Zudem können aufeinander liegende Klüfte gelöscht werden.



• 2D-Klüfte löschen

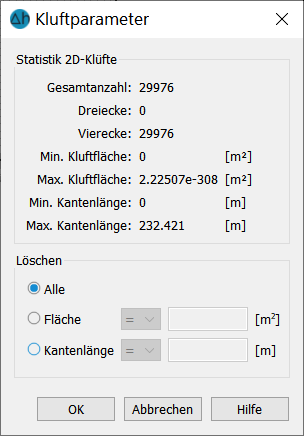

Dieser Menüpunkt ermöglicht das Löschen aller Klüfte. Darüber hinaus besteht die Möglichkeit, über den Dialog 2D-Klüfte selektiv entweder über die Kantenlänge, den Flächeninhalt oder anhand eines zugewiesenen Attributs zu löschen. Es erscheint folgendes Eingabefenster:



In der Statusleiste am unteren Bildschirmrand wird nach dem Bestätigen mit OK angezeigt, wie viele Klüfte mit dem passenden Merkmal gelöscht wurden.



• 2D-Klüfte exportieren

Es erscheint ein Dateiauswahlfenster, in dem die Exportdatei für das Programm Tecplot festgelegt wird. Zusätzlich können die Klüfte im Strukturdatenformat (*.str) oder als dxf-Datei exportiert werden.
