SPRING bietet die Möglichkeit, Flutungsprozesse in Gruben oder Talsperren zu simulieren. Die folgenden Kapitel beschreiben in Form eines Tutorials, wie die Flutungsprozesse einer Grube in SPRING umgesetzt werden.

Die zugehörigen Dateien des Beispielmodells und der Simulationen stehen auf unserer Homepage zum Download bereit unter „Download – Tools – SPRING Helferlein und Beispieldateien“.

Die Datei "Tutorial_bsp_files.zip" beinhaltet ein Verzeichnis "HowTo_Grube", in welchem sich die Zip-Dateien "fl0.zip", "fl1.zip" und "fl2.zip" befinden.

Das Beispielmodell besteht aus drei geologischen Schichten, die durch zwei Grundwasserleiter und einen Grundwasserstauer gekennzeichnet sind. Die Grube befindet sich im zweiten Grundwasserleiter. Das Modell ist durch neun Knotenschichten diskretisiert und in den folgenden Abbildungen dargestellt:

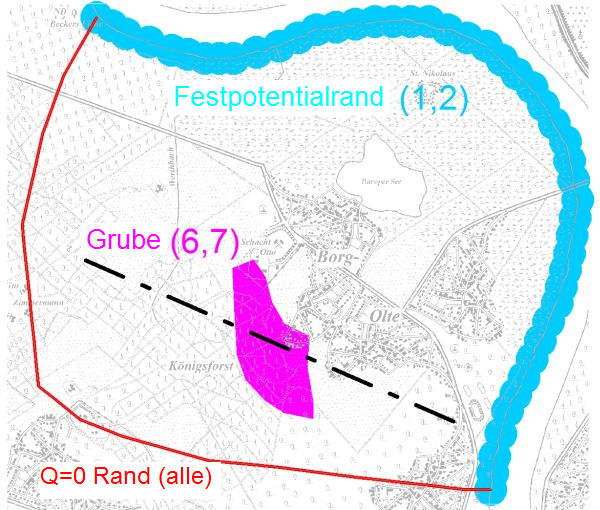

Draufsicht des Modells mit den Randbedingungen der einzelnen Schichten

Vertikalschnitt des Modells (20-fache Überhöhung)

Anfangsbedingungen
