Der Projektmanager wird gestartet über Ansicht Weitere Fenster Projektmanager oder über das entsprechende Symbol () in der Symbolleiste. Er visualisiert die Anordnung der geöffneten Karten/Layer des aktiven Projektes und deren Legenden und ermöglicht durch Drag&Drop eine leichte Manipulation der Karten/Layer-Anordnung.

Ein Projekt ist eine Sammlung von Karten, Layern, Objekten und anderen Ressourcen, die miteinander auf eine festgelegte Art (Baumstruktur) in Zusammenhang stehen. Diese können in ihrer jeweiligen Ebene bis zu einer beliebigen Anzahl hinzugefügt werden. Eine Ausnahme bildet der Netzbearbeitungsmodus, in welchem nur eine Karte zulässig ist.

In der Abbildung unten enthält z.B. ein Projekt namens Witten.net die Karte Map_0, welche ihrerseits in verschiedene Layer, z.B. Netzrand, Markierungen oder Elemente untergliedert ist. Der Layer Flächen GELA (Geländeoberfläche) ist aufgeklappt und zeigt die Legende der im Hauptfenster dargestellten Isoflächen.

Im Projektmanager ist immer nur ein Projekt geöffnet. Wenn ein neues Projekt erstellt oder ein bestehendes geöffnet wird, wird das Projekt, das gerade im Projektfenster geöffnet ist, durch das neue ersetzt.

Nach Änderungen am Projekt wird es durch Auswahl des Befehls Datei Speichern oder Symbol gespeichert.



Die Befehle für Karten/Layer stehen in der Menüleiste unter den gleichnamigen Einträgen zur Verfügung. Einige Funktionen stellt der Projektmanager in Kontextmenüs (Aufruf mittels Rechtsklick) auf dem jeweiligen Eintrag bereit (siehe Abbildung).

Projektmanager im Modus Modelldatei



Im Projektmanager können Karten/Layer an eine andere Stelle gezogen werden (Drag&Drop). Ein Layer kann in eine andere Karte gezogen werden, nicht aber in einen anderen Layer verschoben werden. Durch Drücken der „Entf“-Taste lässt sich ein ausgewähltes Layer löschen.

Karten und Layer sind "semantische Ordner“, die eine logische Dateigruppierung darstellen und nicht der hierarchischen Organisation von Dateien auf Ihrer Festplatte entsprechen müssen.

Layer können physischen Dateien (z.B. Tiffkarten) in Ihrem Dateisystem entsprechen und eine direkte Beziehung zu diesen haben. Derartige Layer werden im Projektfenster mit Pfadangabe dargestellt. Bei mehreren geladenen Tiff-Karten wird die im Projektmanager aktive Karte auch im Hauptfenster hervorgehoben (highlighting).

Der Menüpunkt "Layer exportieren" erlaubt dem Anwender (rechte Maustaste) das aktuelle Layer direkt als *.plx zu speichern.

Der Menüpunkt "Legende exportieren" (rechte Maustaste) ermöglicht es, die zum aktiven Layer zugehörige Legende zu exportieren und vor dem Speichern (als *.png) den Legendentitel zu ändern.

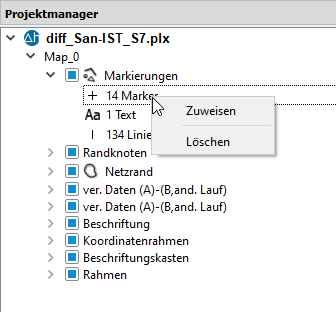

Im Modus Plotdatei ist es möglich, Objekte der einzelnen Layer gruppenweise zu bearbeiten (rechte Maustaste). Es können z.B. alle Polylinien eines Layers gleichzeitig gelöscht werden, oder allen Polylinien werden die in den Objekteigenschaften voreingestellten Werte zugewiesen.



Projektmanager im Modus Plotdatei



Projektinformationen
